Materialen:

  • Ø 20 mm PVC-buis (25 m lang),
  • 90 mm PVC-elleboogconnectoren (4 stuks)
  • 20 mm PVC T-connectoren (20 stuks)
  • lijm voor PVC 250 gr (1 stuk)
  • mat zwarte verf
  • rol
  • schuurpapier
  • zelf-samenvoegende tape
  • 100 liter kunststof bak
  • standaard slang (50 m lang)
  •  2 liter plastic flessen (40 stuks)
  • melk/sappakken (50 stuks)
  • houten strips
  • schroeven
  • gereedschapskist
  • Ø 100 mm PVC-buis of vergelijkbaar (cilindrisch) (0,5 m lang)

Instructies:

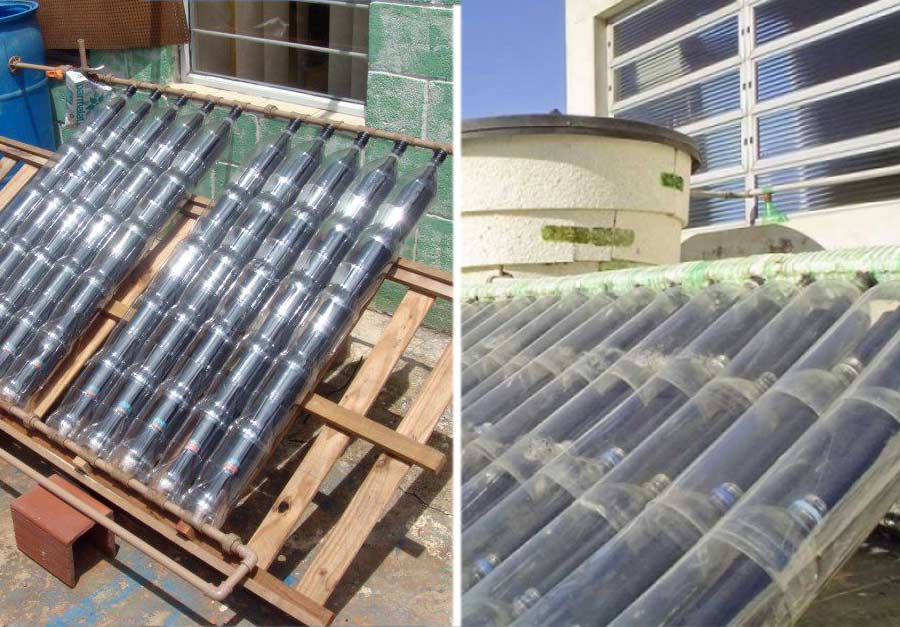

Dit vaartuig stelt u in staat om water voor huishoudelijk gebruik te verwarmen, dankzij zonnestraling, volgens het thermosyphon-principe, zoals een conventionele zonneboiler. Hoe kan je het doen?

1. Zorg ervoor dat de flessen schoon zijn en geen oppervlakteschade hebben.

2. Gebruik de PVC-buis van Ø 100 mm als mal om het onderste deel van alle flessen te snijden. Probeer ze zo te snijden dat de ene fles in de andere kan worden gestoken.

3. Snijd de Ø 20 mm PVC pijp in stukken van 10x1m (totaal 10 stuks) en 20×8.5cm (totaal 18 stuks)

4. Verf in zwart de kartonnen of plastic plaat en ook de 10x1m Ø 20 mm PVC-buis.

5. Stop de flessen in de buis, zodat de ene in de andere gaat, om de zwarte PVC-buis volledig te bedekken.

6. Verbind de segmenten met de 20 mm PVC T-connectoren met PVC-lijm 250gr. Het bovenste deel zal het warme water kanaliseren, terwijl het onderste deel het koude water zal ontvangen.

7. Koppel 2 zwarte buizen tot een hoek van 90 graden met de PVC-ellebogen en verbind een deel met de onderkant van het T-paneel en de andere kant met de bovenkant, zodat het koude water van onder naar binnen komt en er heet uit komt het einde van het systeem.

Tankinstallatie:
  1. Plaats de watertank in een constructie die 30 cm hoger is dan het hoogste punt van het zonnepaneel. Probeer het aquarium te beschermen tegen direct zonlicht door het op een schaduwrijke plek te plaatsen of door een afdekking te gebruiken.
  2. Pons 5 gaten in de tank, als volgt geplaatst:
    1. Twee bovenaan met een kraan. Elk zal in verschillende delen worden geplaatst.
    2. Een in het midden van de tank. Hierdoor komt er heet water in de tank.
    3. Een aan de onderkant. Deze zal het koude water geleiden
    4. Eén in het midden van de tank, veel hoger dan gat b.
  3. Sluit de warmwaterleiding en de koudwaterleiding aan op de tank. De koudwaterleiding moet in de tank worden gestoken.
  4. Sluit de kraan en de niveaukraan aan via een ventiel bestaande uit een plastic fles gekoppeld aan de uitlaatkraan. Sluit de douche- of inlaatleidingen aan op de tank.
Structuur installatie:

1. Verzamel of koop kleine houten of metalen balken van ongeveer 1 meter lang.

2. Meet de uiteindelijke afmetingen van het paneel (de afmeting moet ongeveer 1m x 1,20m zijn) en snijd de houten strips af.

3. Verbind de balken in een driehoekige structuur met een hoek vanaf de diagonaal, afhankelijk van de locatie in uw huis.

4. Boor met een boor verschillende gaten, zodat ze ongeveer in de buispositie passen. Steek een strip in het gat en maak vier pakkingringen en moeren klaar.

5. Bevestig de structuur met schroeven aan de grond of een ander oppervlak.

Al deze moeite is de moeite waard! U bespaart binnen een paar maanden geld!
